產品介紹
BHX系列是滑觸線供電軌道平車，是將交流380V的安全滑觸線直接引入平車交流控制系統，來控制平車的啟動，停止，前進，后退等。通過平車的移動帶動安全滑觸線的滑塊來實現給平車供電，安全滑觸線受安裝位置的限制，可以安裝在軌道中間或道軌外側地溝內。為了安全和方便可以在地溝上增加蓋板，通過自動翻板裝置，來實現地溝內的電源引入軌道平車上，操作系統為低壓36V電源控制!
產品優勢
1.該系列平車具有安全性2.適合生產線運輸
3.速度可調
4.噪音低
5.節約勞動力，節約成本
6.環境友好型
7.操作方便
8.易于維修
9.對軌道鋪設要求不高
10.承載能力強
11.適合使用頻率較高的場合
12.結構簡單,臺面低
工作環境
1.環境溫度：-20℃-40℃環境濕度：相對濕度≤70%
環境PH度：在中性或趨近中性的環境下工作
接電持續率：25%
空氣潔凈度：無腐蝕性虛浮物、無易燃易爆氣體
工作場地：（1）坡度：≤2.8°
（2）平整度：±2cm/m
（3）清潔度：場地要求無視覺垃圾，無＞1cm的凸起缺陷等
2.可適用于易燃易爆等特殊環境；
3.可適用于冶金，煤炭，機電，重工，造船，輕工業等一般

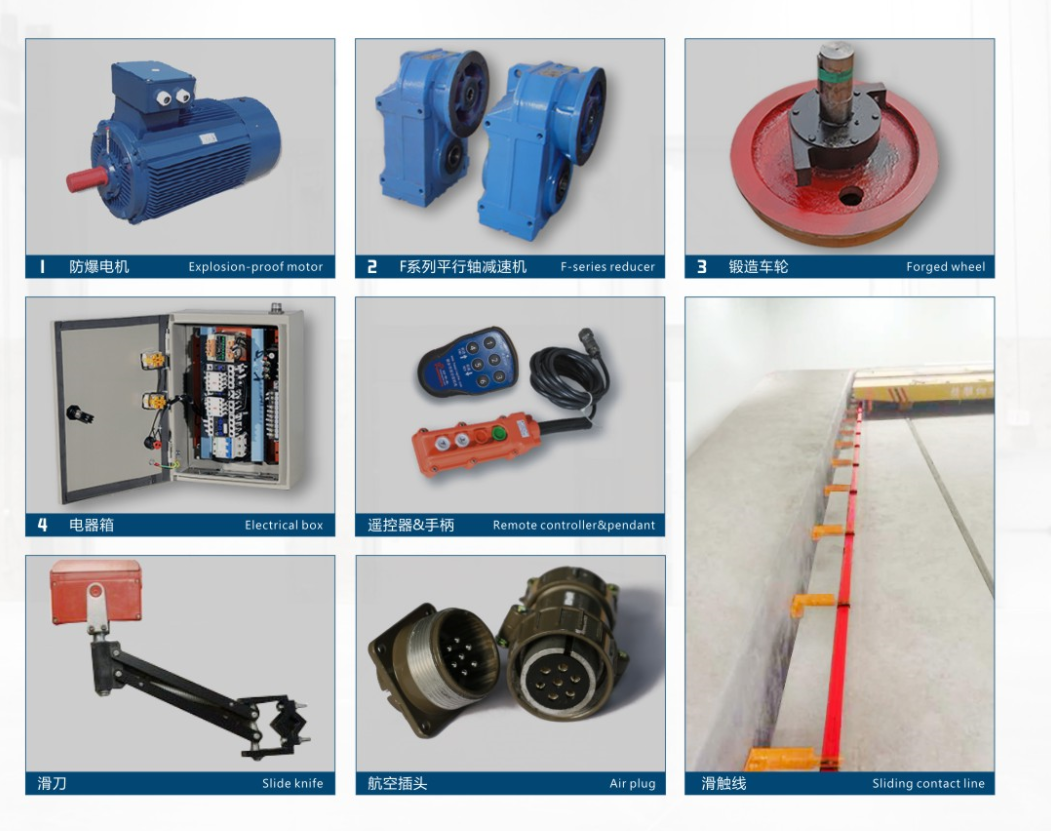

產品細節
.png)

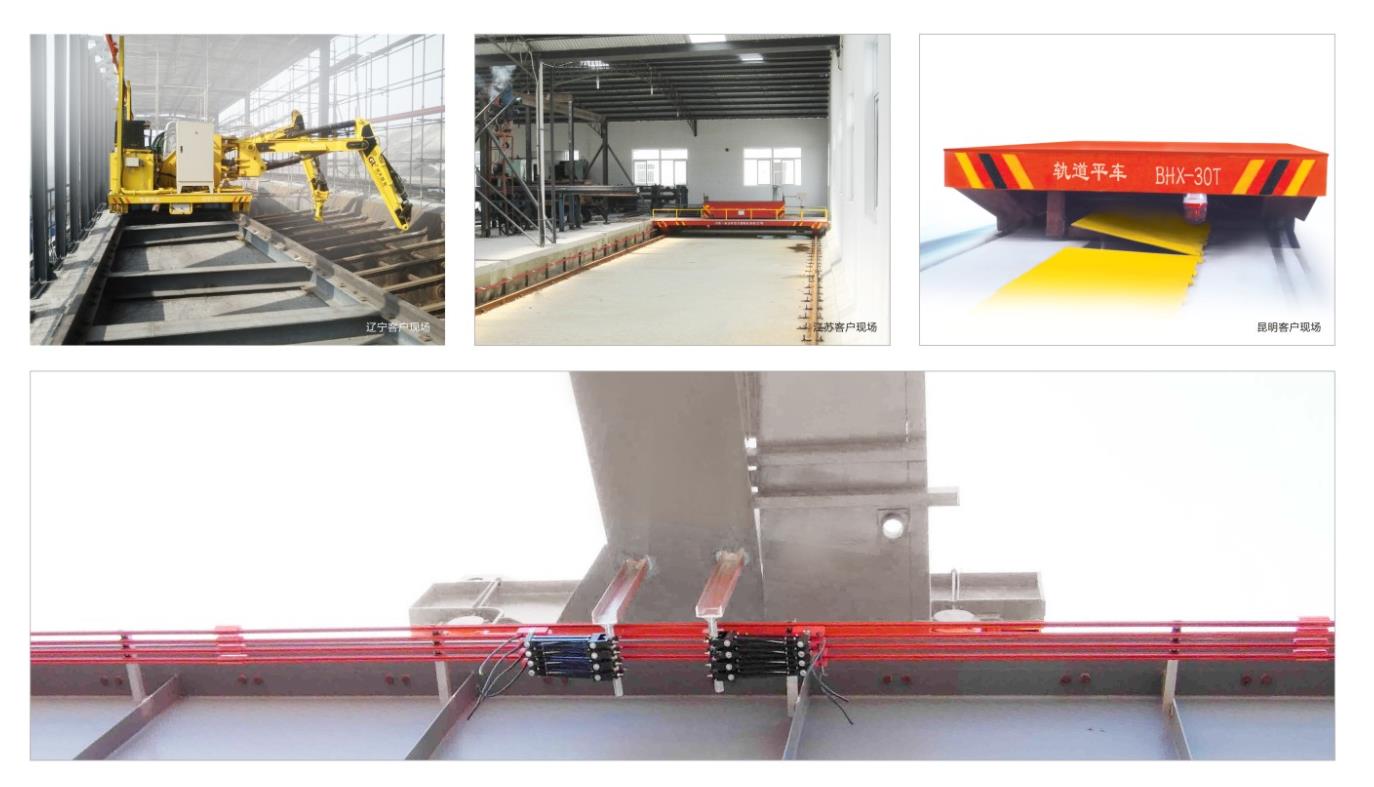

產品現場實拍
帕菲特技術支持
一對一量身設計規劃產品方案，用戶可在線咨詢搬運車的配置問題，也可以到廠面對面溝通，方便我們?yōu)槟峁└敱M的配置方案；
送貨時，隨車一名工程師，現場免費指導設備安裝、調試、操作，讓用戶學會為止；
后期帕菲特為您提供終身售后保障，任何問題均可隨時聯系我們進行解決。
特殊要求配置
1、載重量、臺面尺寸、軌內側距可以根據客戶需求進行定制;2、可選配有接縫安全滑觸線、無接縫安全滑觸線；
3、可選配遇人自動停止、極限限位裝置;
4、可選配隨車隨行操作，固定點操作，無線電遙控等
5、可選配地溝自動掀板供電，地上供電等；
6、可選配進口電器或國產電器。
7、可選配變頻器無極調速.
8、可選配耐高溫場合要求。
技術參數
| 型號 | BHX-2T | BHX-5T | BHX-10T | BHX-16T | BHX-20T | BHX-25T | BHX-30T | BHX-40T | BHX-50T | BHX-63T | BHX-80T | BHX-100T | BHX-150T | |
| 額定載重 | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| 臺面尺寸 | 長 | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| 寬 | 1500 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
| 高 | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 | |
| 輪距( mm ) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| 軌內側距 ( mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| 車輪直徑 ( mm ) | φ270 | φ300 | φ300 | φ350 | φ350 | φ400 | φ400 | φ500 | φ500 | φ600 | φ600 | φ600 | φ600 | |
| 車輪數量 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| 離地間隙 ( mm ) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| 運行速度 ( m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| 電機功率( Kw ) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| 最大輪壓（KN） | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| 參考重量 | 2.3 | 3.3 | 3.8 | 5 | 5.5 | 6 | 6.3 | 7.2 | 7.6 | 10.3 | 12.1 | 13.9 | 26 | |
| 薦用軌道型號 | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
